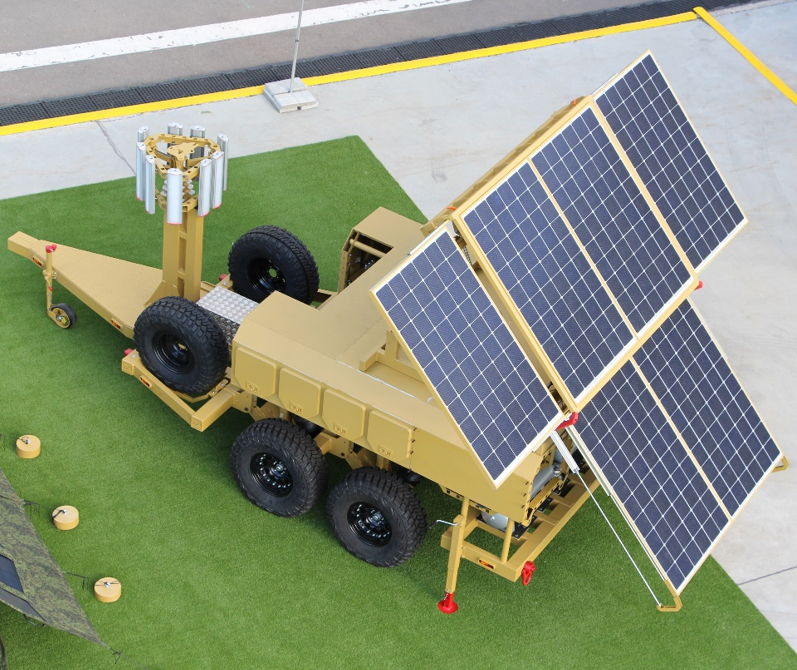

Солнечная электростанция.
Состоит из шести гетероструктурных солнечных модулей на основе HJT солнечных элементов, с КПД ~22%. Суммарная пиковая мощность модулей — 1800 Вт (6 х 300Вт). В состав электростанции входят: узел раздвижения модулей и механизм регулировки угла наклона модулей к горизонту. Диапазон регулирования составляет 0-75°.
Аккумуляторный блок.
Состоит из 16 аккумуляторов общей емкостью 19.2 кВт·ч.
Блок управления зарядом разрядом аккумуляторных батарей.
Позволяет поддерживать одновременную работу с несколькими солнечными батареями, распределять заряд между аккумуляторами и одновременную выдачу переменного и постоянного электрического тока различных номиналов напряжений для различных потребителей.Возможность подзарядки от источника переменного напряжения 220 В. Возможность выдачи переменного напряжения 220 В, 1500 ВА, чистый синус.
В состав системы входит ПЛК, регистрирующий процессы запасания и расходования электроэнергии, с возможностью архивирования данных на внешний накопитель, с целью дальнейшего изучения фотоэлектрических характеристик системы.
Система разъемов, входов и выходов для обеспечения потребителя электротоком требуемых параметров
| Напряжение | Ток 1 канала, А | Максимальная мощность канала | кол-во каналов |
| Переменное 220В | 8 | 1,6 кВт | 2 |
| Постоянное 5В | 1 | 5 Вт | 8 |
| Постоянное 12В | 5 | 60 Вт | 2 |
| Постоянное 24В | 2 | 48 Вт | 2 |
Телескопическая мачта со смонтированной на ней системой освещения.
Мачта с шестью секциями, с лебедочно-троссовой системой раздвижения, ручным приводом. Высота мачты 6 метров. На мачте смонтирована система освещения, состоящая из 6 светодиодных модулей, установленных на осветительной ферме. А также, 3 прожекторов:
|
Модель |
Мощность,вт |
Световой поток,лм | Степень защиты,IP | Напряжение питания | Тип
КСС |
Коэффициент мощности, соs φ | Температура эксплуатации |
| СМР-500 | 50 | 6000 | 67 | 140-265 | Д | ≥0,98 | -50+50 |
| СМП | 18 | 2100 | 67 | 140-265 | К | ≥0,98 | -50+50 |
Расположение прожекторов на ферме позволяет освещать пространство вокруг мачты на 360°. Данные прожектора установлены в действующих воинских подразделениях и проходят опытную эксплуатацию более трех лет.
Количество независимо управляемых каналов освещения – 4 шт. Напряжение питания осветителей – переменное 220В.
Ходовая часть в виде автомобильного специального прицепного устройства.
Характеристики прицепного устройства:
Масса без оборудования 750кг.
Масса снаряженного прицепа (с оборудованием) 1750кг.
Полная масса прицепа,кг,не более 3500кг.
Тип сцепного устройства: кольцо;
Выдвижные опоры не менее 4шт.
Распределение полной массы прицепа на дорогу,кг
-через передние колеса 1750кг
-через задние колеса 1750кг
Общие габариты кузова, не более, мм
Длина 5300мм
Ширина 2400мм
Высота 1800мм
Обьемкузова,м3 6м3
Максимальная скорость,км.ч 80км/ч
