НАЗНАЧЕНИЕ

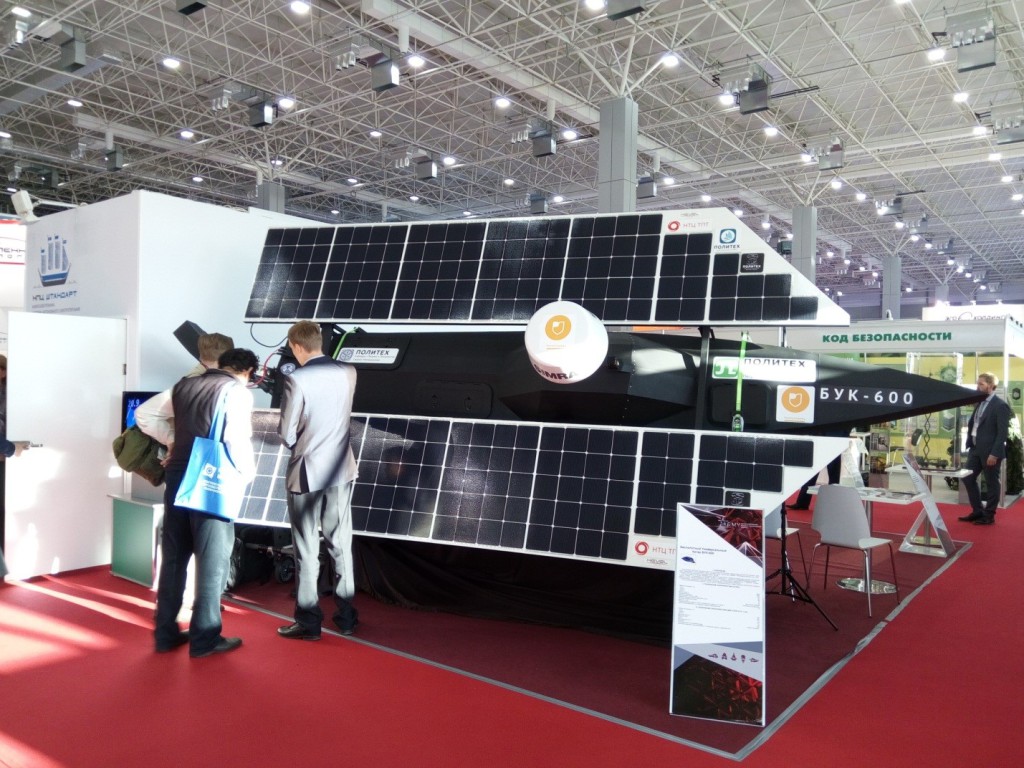

Многоцелевая мобильная платформа «Беспилотный универсальный катер» предназначена для решения большого круга задач: охрана объекта, патрулирование границ, доставка грузов, тактическая разведка, сканирование морского дна, поиск подводных объектов, мониторинг окружающей среды и другие.
Ключевые особенности катера — разработанные технологии адаптивного управления параметрами расхода и накопления энергии в связке с оптимизированной формой корпуса и двигателем с криомагнитной сверхпроводящей системой замкнутого цикла. Данные особенности значительно улучшают тактико-технически характеристики и позволяют системе интеллектуального управления движением катера достичь высоких показателей автономности.
В эпоху роботизации данное решение позволит занять лидирующие позиции в сфере надводных беспилотных аппаратов.
Сферы применения:
- Доставка грузов;
- Тактическая разведка;
- Мониторинг окружающей среды;
- Поисково-спасательные операции;
- Патрулирование водных объектов и границ;
- Сканирование рельефа морского дна и поиск подводных объектов.
Габаритные размеры, мм:
— длина 6000
— ширина 2500
— высота 400
Масса катера, кг 120
Полезная нагрузка, кг 100
Максимальная скорость, узлов 20
Продолжительность боевого дежурства, суток 90
Решение поставленных задач без участия человека
Дальность хода технически не ограничена
Продолжительность работы только от батарей при скорости 5-10 узлов, ч. 72
Корпус масштабируемый, что позволяет изменить характеристики
Материалы фронтальной и тыльной поверхностей солнечных панелей с повышенной устойчивостью к влагопроницаемости на основе PET.
– Устойчивость к деламинации в результате длительного воздействия водной среды.
– Устойчивость к УФ.
– КПД HJT ФЭП — не менее 22 %.
– Удельный вес – не более 2.1 кг/кв.м.
– Температура окружающей среды для условий эксплуатации модуля от 0 до +50 °С.

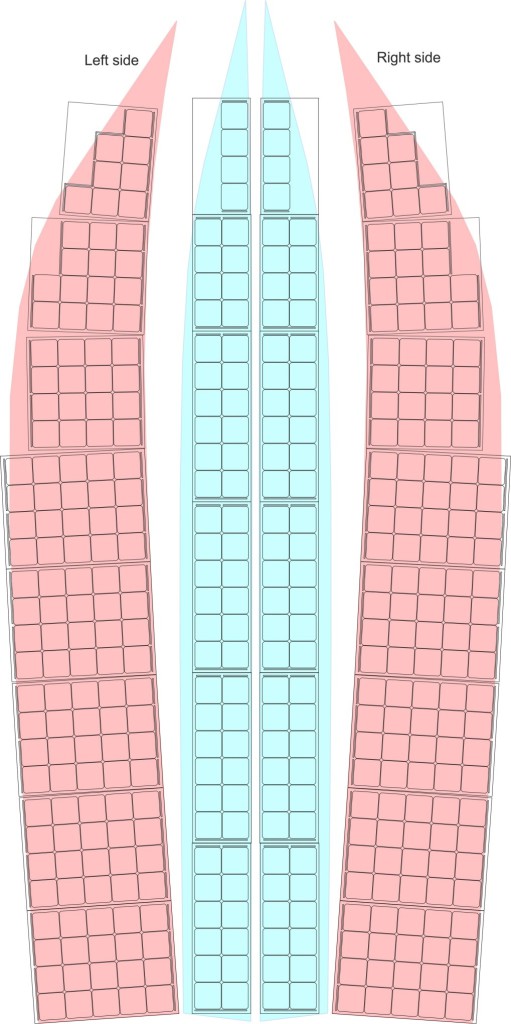

Расположение модулей на поверхности лодки

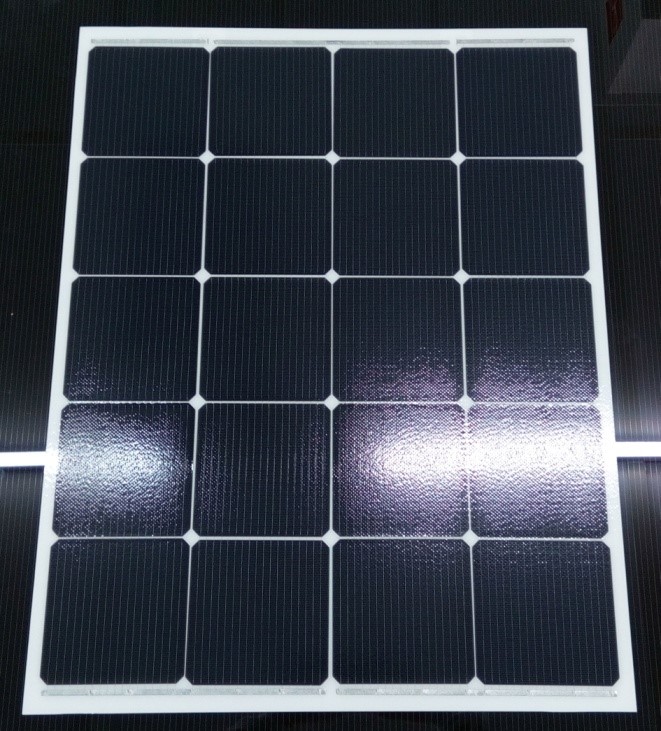

- Полугибкие модули 4x5 ФЭП
| Фронтальная сторона модуля |
Электрические характеристики солнечной панели 4x5 ФЭП, измеренные при стандартных условиях измерения (1000 Вт/м2; АМ 1,5; 25 °С)
Ток короткого замыкания: Isc=8.77 А;
Напряжение холостого хода: Voc=14.45 В;
Ток в рабочей точке: Impp=8.26 А;
Напряжение в рабочей точке: Vmpp=11.74 В;
Мощность в рабочей точке: Pmpp=97.0 Вт;
Коэффициент заполнения: FF=76.4 %.

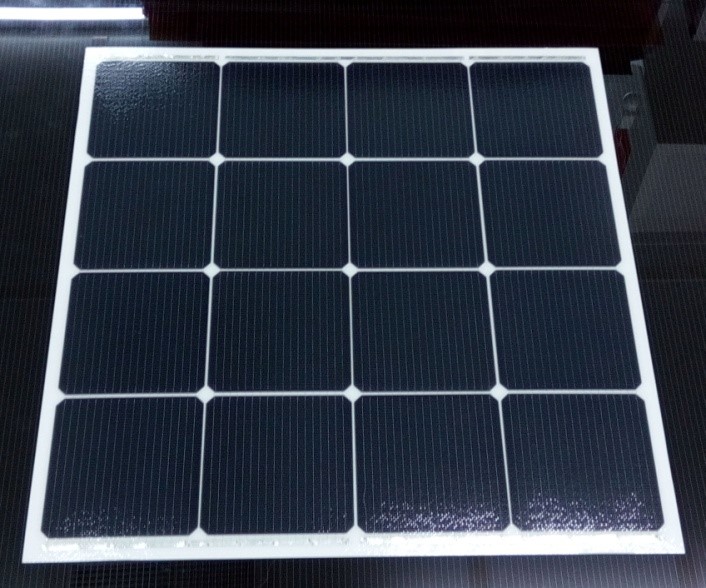

- Полугибкие модули 4x4 ФЭП
| Фронтальная сторона модуля |
Электрические характеристики солнечной панели 4×4 ФЭП, измеренные при стандартных условиях измерения (1000 Вт/м2; АМ 1,5; 25 °С)
Ток короткого замыкания: Isc=8.87 А;
Напряжение холостого хода: Voc=11.47 В;
Ток в рабочей точке: Impp=8.31 А;
Напряжение в рабочей точке: Vmpp=9.39 В;
Мощность в рабочей точке: Pmpp=78.0 Вт;
Коэффициент заполнения: FF=76.1 %.

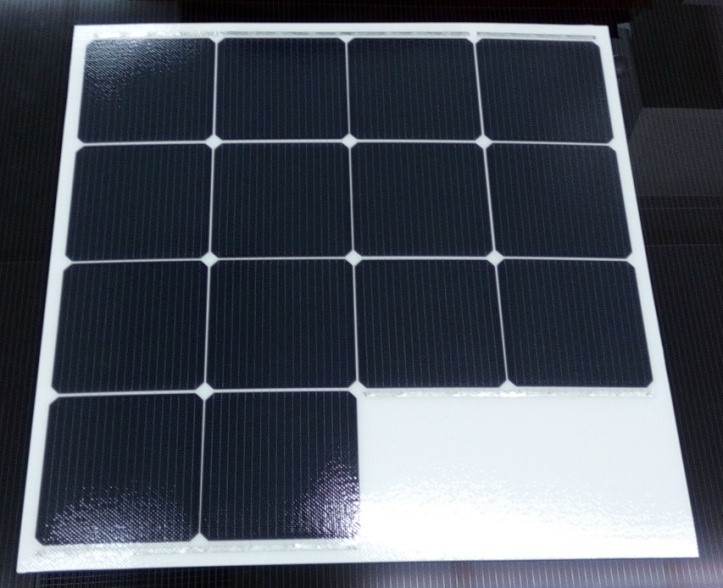

- Полугибкие модули 4x4-2 ФЭП
| Фронтальная сторона модуля |
Электрические характеристики солнечной панели 4×4-2 ФЭП, измеренные при стандартных условиях измерения (1000 Вт/м2; АМ 1,5; 25 °С)
Ток короткого замыкания: Isc=8.84 А;
Напряжение холостого хода: Voc=10.1 В;
Ток в рабочей точке: Impp=8.57 А;
Напряжение в рабочей точке: Vmpp=7.81 В;
Мощность в рабочей точке: Pmpp=66.9 Вт;
Коэффициент заполнения: FF=76.2 %.

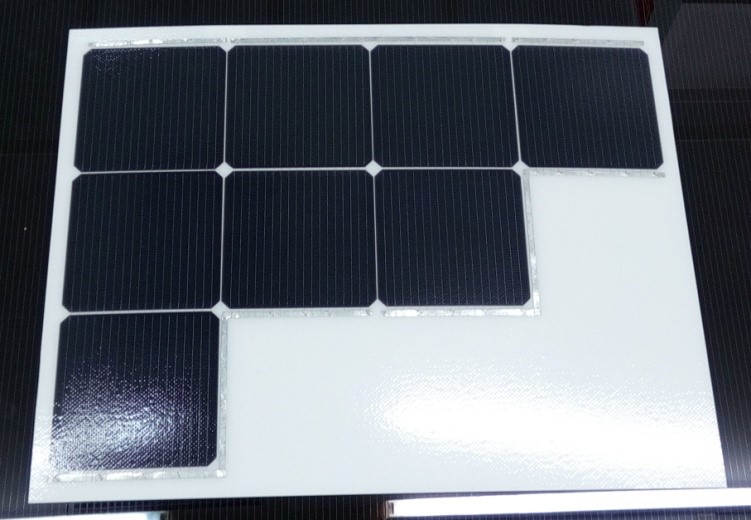

- Полугибкие модули 4x3-4 ФЭП
Две версии: для левой стороны лодки (left), для правой стороны лодки (right).
| Фронтальная сторона модуля |
Электрические характеристики солнечной панели 4×3-4 ФЭП, измеренные при стандартных условиях измерения (1000 Вт/м2; АМ 1,5; 25 °С)
Ток короткого замыкания: Isc=8.92 А;
Напряжение холостого хода: Voc=5.78 В;
Ток в рабочей точке: Impp=8.41 А;
Напряжение в рабочей точке: Vmpp=4.63 В;
Мощность в рабочей точке: Pmpp=38.9 Вт;
Коэффициент заполнения: FF=75.8 %.

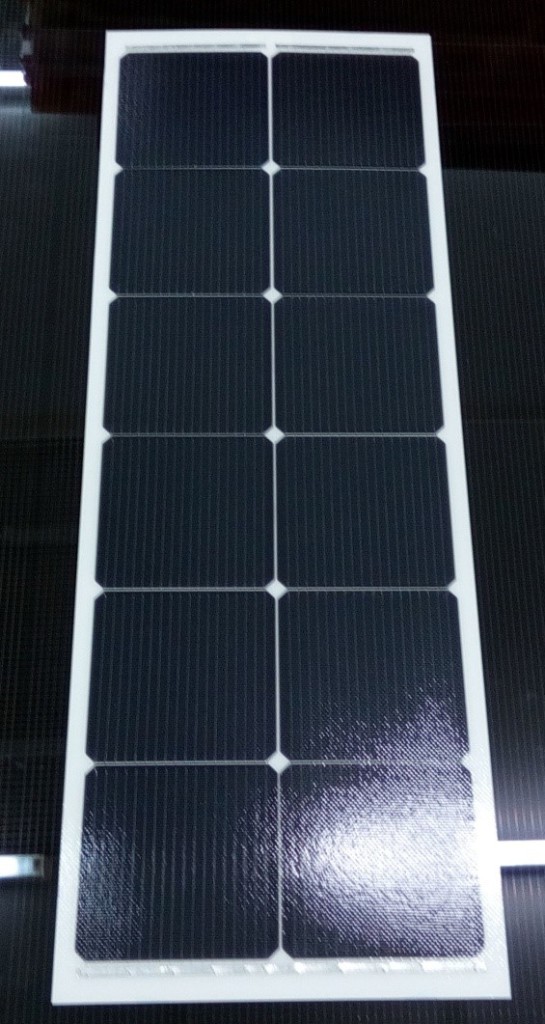

- Полугибкие модули 2x6 ФЭП
| Фронтальная сторона модуля |
Электрические характеристики солнечной панели 2×6 ФЭП, измеренные при стандартных условиях измерения (1000 Вт/м2; АМ 1,5; 25 °С)
Ток короткого замыкания: Isc=8.73 А;
Напряжение холостого хода: Voc=8.68 В;
Ток в рабочей точке: Impp=8.18 А;
Напряжение в рабочей точке: Vmpp=7.13 В;
Мощность в рабочей точке: Pmpp=58.3 Вт;
Коэффициент заполнения: FF=77.0 %.
- Полугибкие модули 2x4 ФЭП
| Фронтальная сторона модуля Тыльная сторона модуля |
Электрические характеристики солнечной панели 2x4 ФЭП, измеренные при стандартных условиях измерения (1000 Вт/м2; АМ 1,5; 25 °С)
Ток короткого замыкания: Isc=8.78 А;
Напряжение холостого хода: Voc=5.78 В;
Ток в рабочей точке: Impp=8.05 А;
Напряжение в рабочей точке: Vmpp=4.8 В;
Мощность в рабочей точке: Pmpp=38.6 Вт;
Коэффициент заполнения: FF=76.5 %.

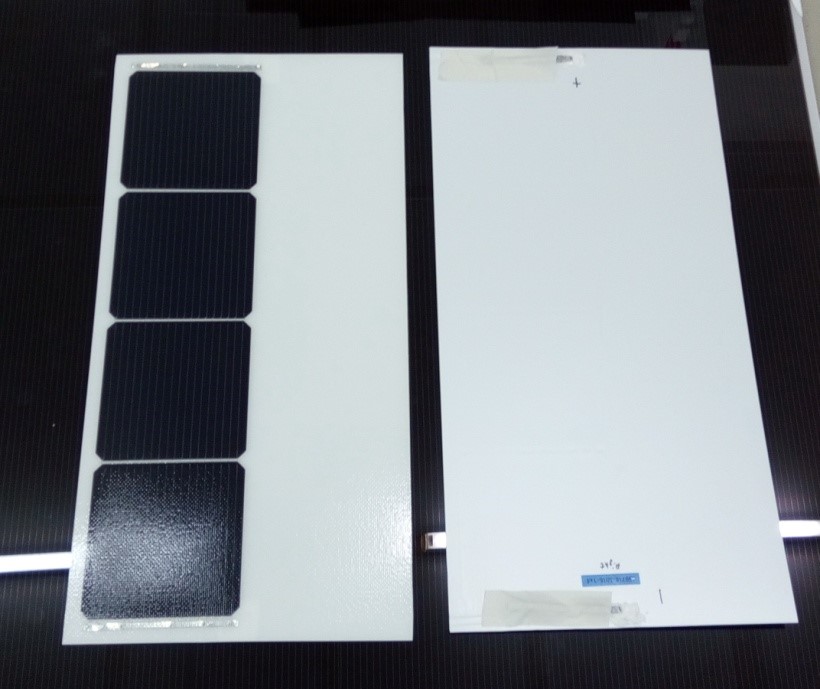

- Полугибкие модули 345x685 мм2 (1x4 ФЭП)*
Две версии: для левой стороны лодки (left), для правой стороны лодки (right).
| Фронтальная сторона модуля Тыльная сторона модуля |
Электрические характеристики солнечной панели 1x4 ФЭП, измеренные при стандартных условиях измерения (1000 Вт/м2; АМ 1,5; 25 °С)
Ток короткого замыкания: Isc=9.04 А;
Напряжение холостого хода: Voc=2.9 В;
Ток в рабочей точке: Impp=8.33 А;
Напряжение в рабочей точке: Vmpp=2.37 В;
Мощность в рабочей точке: Pmpp=19.7 Вт;
Коэффициент заполнения: FF=75.6 %.
