Состав изделия

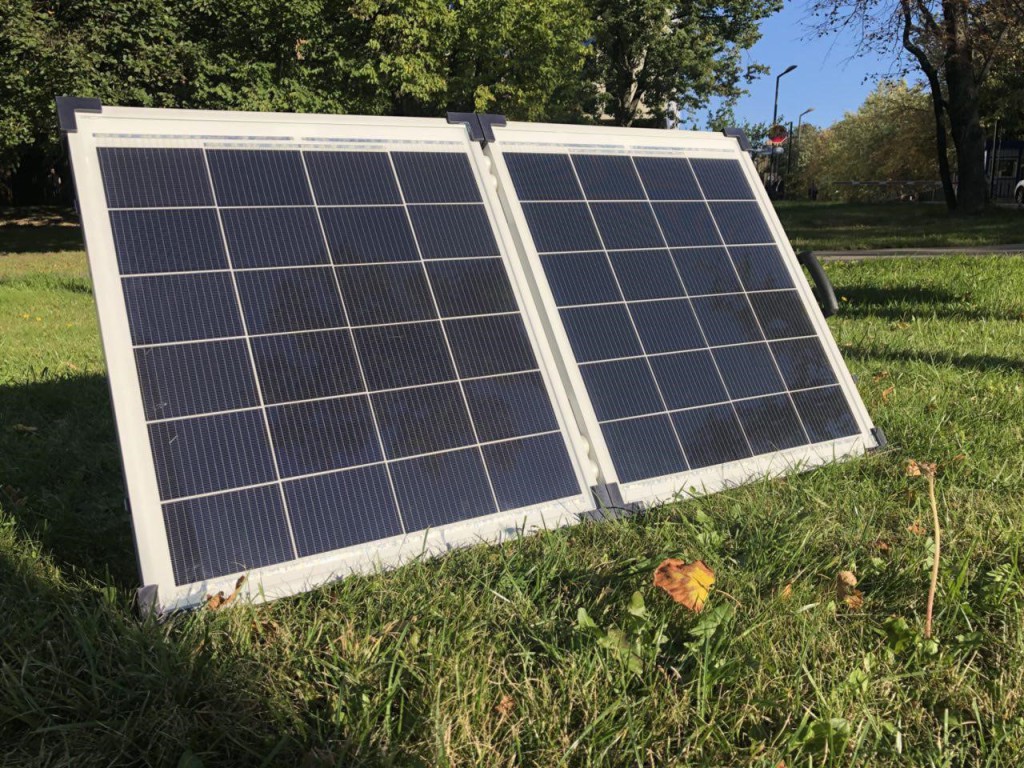

| 1 | Складной фотоэлектрический модуль (СФЭМ), являющийся внешним корпусом изделия. |

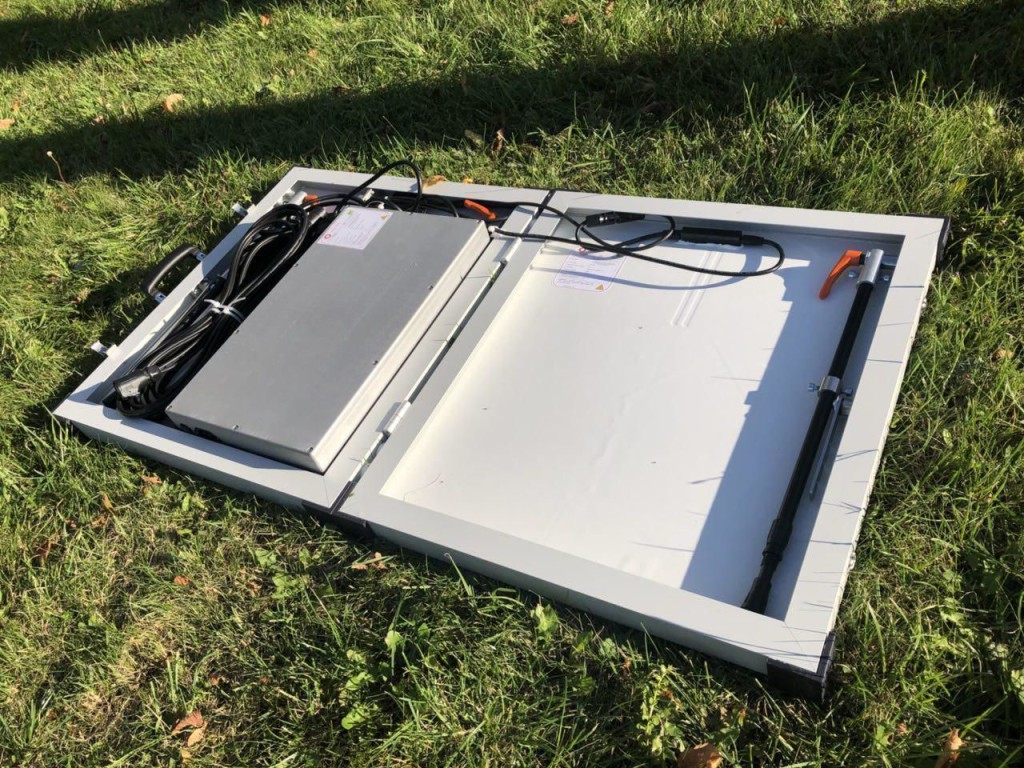

| 2 | Блок управления, в транспортном положении находящийся внутри внешнего корпуса изделия. В состав блока управления входят:
— АКБ — Контроллер заряда АКБ — Инвертор (24 В постоянный ток/220 В переменный ток) — DC/DC преобразователь (24 В постоянный ток/5 В постоянный ток) — Блок плавких предохранителей На фронтальной стороне блока управления размещен электронный индикатор уровня заряда АКБ (1) в процентах от полного заряда
На левой стороне блока управления размещены: — разъем для подключения коммутационно-силового кабеля (2), соединяющего СФЭМ и блок управления — два разъема типа «USB» (3,4) для подключения внешних потребителей с рабочим напряжением постоянного тока 5В — тумблер отключение СФЭМ от блока управления (5)
На правой стороне блока управления размещены: — разъем для силового кабеля (6), обеспечивающего подключение внешних потребителей с рабочим напряжением переменного тока 220В — тумблер для отключения внешнего потребителя (7) переменного тока напряжением 220 В |
| 3 | Коммутационно-силовой кабель длиной 8 метров |
| 4 | Силовой кабель длиной 2 метра |

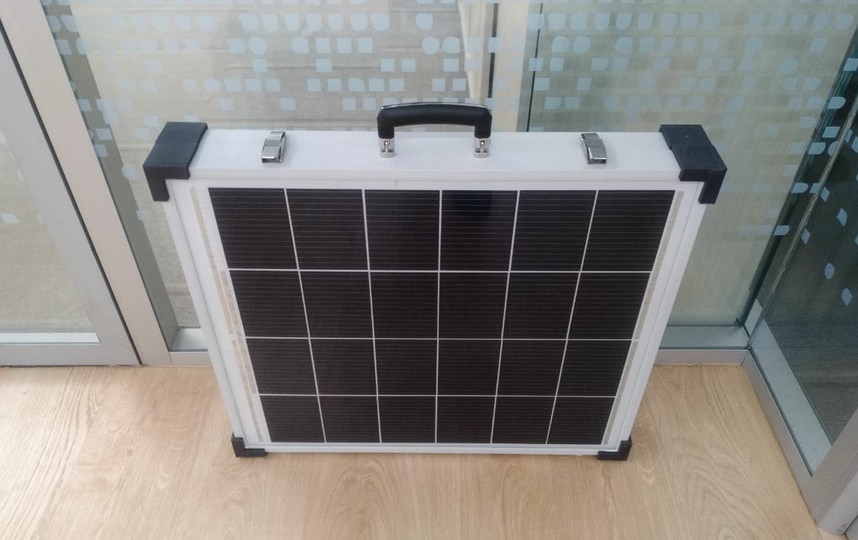

Внешний вид изделия в транспортном состоянии.
| Внешний вид блока управления
1- индикатор уровня заряда АКБ 2- разъем для подключения коммутационно-силового кабеля 3- разъема типа «USB» 1 4- разъема типа «USB» 2 5- тумблер отключение СФЭМ от блока управления 6- разъем для силового кабеля 7- тумблер для отключения внешнего потребителя 220 В |
Основные технические характеристики
Переносной фотоэлектрический источник питания обеспечивает:
— формирование выходного напряжения постоянного тока 5В мощностью не более 15 Вт и напряжения переменного тока 220В мощностью не более 250Вт;
— автоматический контроль заряда аккумуляторной батареи от встроенных фотоэлектрических модулей;
— автоматическую защиту от избыточного заряда и избыточного разряда аккумуляторной батареи;
Таблица 1. Технические характеристики солнечной станции
| Параметр | Значение |
| Складной фотоэлектрический модуль | |
| Тип фотоэлектрического модуля | HJT |
| Максимальная мощность, Вт | 105 |
| Напряжение холостого хода, В | 34,8 |
| Ток короткого замыкания, А | 3,85 |
| Габаритные размеры в сложенном состоянии, мм | 621х546х140 |
| Вес, кг | 14 |
| Блок управления | |
| Емкость аккумуляторной батареи 24В, Ач | 20 |
| Рабочее напряжение АКБ, В | 24 |
| Тип контроллера заряда | PWM |
| Выходное напряжение переменного тока, В | 220 |
| Максимальная выходная мощность по переменному току, Вт | 250 |
| Минимальная выходная мощность по переменному току, Вт | 6 |
| Выходное напряжение постоянного тока (USB), В | 5 |
| Габаритные размеры (ДхШхВ), мм | 462х270,5х67 |
| Вес, кг | 10 |
| Время автономной работы в отсутствии солнечного излучения при потребляемой нагрузкой электрической мощности 100 Вт, часов |
4 |
